    重锤式破碎机

    作者:重工机械网 日期:2016-3-10 19:07:35 人气:
        重锤式破碎机引进德国先进技术,经过优化设计和结构改进,设计制造的新一代高效破碎机。经过历年的使用和改进,已发展至较为成熟的第四代产品。该重锤破碎机能将矿山开采来的大块矿石一次破碎到5-30mm的粒度,是传统的两段、三段破碎方式的理想换代产品,简化工艺流程、节约基建投资和生产费用。

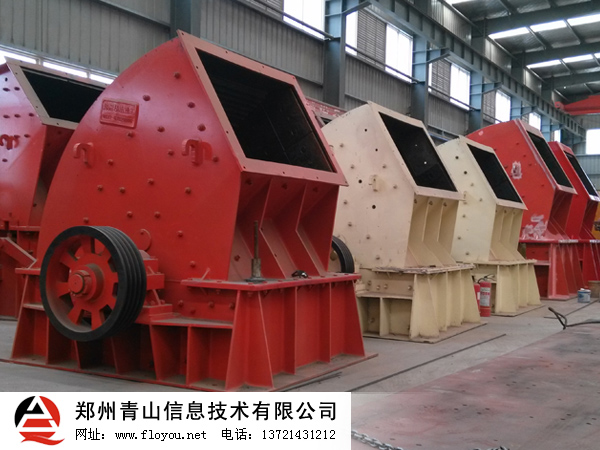

    重锤式破碎机

        工作原理:重型锤式破碎机电机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。

    技术参数
    规格型号
    转子直径×长度(mm)
    给料粒度(mm)
    出料粒度(mm)
    生产能力(T/h)
    电机率(KW)
    0806 800×600 ≤300-400 0-40 60-80 55
    0808 800×800 ≤400-500 0-50 80-100 75
    1008 1000×800 ≤500-650 0-60 100-120 90
    1010 1000×1000 ≤600-750 0-70 120-150 132
    1210 1200×1000 ≤650-800 0-70 150-200 185
    1512 1500×1160 ≤800 0-80 250-300 250
    1615 1650×1450 ≤900 0-80 300-380 280
    2015 2000×1500 ≤1200 0-80 400-500 400
    结构组成

        重型锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。

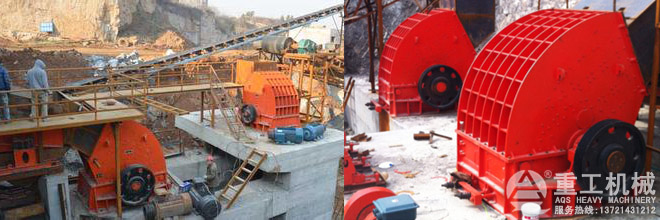

    重锤破客户现场

    1、机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象十分严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便,两侧壁也对称的开有检修孔。
    2、转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外,为了使转子在运动中储存一定的动能,避免破碎大块物料时,锤头的速度损失不致过大和减小电动机的尖峰负荷,在主轴的一端还装有一个飞轮。
    3、主轴是支承转子的主要零件,冲击力由它来承受。因此,要求其材质具有较高的韧性和强度。通常断面为圆形,且有平键和其他零件连接。
    4、打击板有两块,折线型。一个可以调整,一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。
    5、锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。锤头用双金属热复合材料液复合铸造而成,是一般锰钢锤头寿命的3倍以上!
    重型锤式破碎机

    产品特点

        本产品经高速运转的锤体与物料碰撞而破碎物料,它具有结构简单,破碎比大,生产效率高不需要一级破碎等特点,可作干、湿两种形式破碎,适用于高速公路、高速铁路、隧道、大型立交桥、水泥、冶金、建材、煤炭、化工等行业物料的破碎。
        该机入料粒度大,出料粒度小,变二级破碎为一级破碎。单个锤头重量大、转子转速合理、锤头转动惯量大,充分体现了以大破小以重碎轻的优势,且具有对超大块石料进行蚕食式破碎的独特能力。 设备可根据用户要求调整锤头和衬楹间隙,改变出料粒度,以满足不同用户的不同需求。该设备主要部件锤头由高硌合金材质制造、衬板形状类似于鄂板为13锰钢,投资小见效快。
