筛分冲洗脱水生产线

  针对隧道石头进行给料分离脱水作业，我们给出的工艺流程如下图：

具体工艺描述：

1、原料，喂料到1860无轴滚筒筛；

2、通过无轴滚筒筛将2公分以上的碎石分离出来；

3、在无轴滚筒筛的下部配置脱水回收机，将无轴滚筒筛的筛下物进行脱水作业，分离出固液；

4、将脱水回收机分离出的液体进行沉淀；

5、通过渣浆泵，将沉淀的固液混合物泵送到旋流器，经旋流器后固液分离，固体在脱水筛上端，液体流入脱水回收机底部的沉淀池中，并形成闭路循环；

6、通过皮带输送机将无轴滚筒筛、脱水回收机的筛上物分别输送到成品区；

无轴滚筒筛介绍：

  无轴滚筒筛是针对传统滚轴筛而命名的新型筛分设备，无轴滚筒筛是土石分离、砂石分离、垃圾分拣筛分系统中重要的组成设备，它是根据需要筛分物料的不同粒度大小进行筛选的分筛设备，可设计成圆形筛筒和内六角筛筒，内部可增加初级破袋装置并具有自我清洁的功能。

技术参数：

型号：1860型；

工作面尺寸（mm）：1800×6000；

螺钢直径（mm）：30;

处理能力：50-300T/H;

筛孔：30mm；

筛网：10mm；

轮胎数：8个；

电机功率：22-30KW；

外形尺寸：11000mm×2200mm×3000mm（参考）；

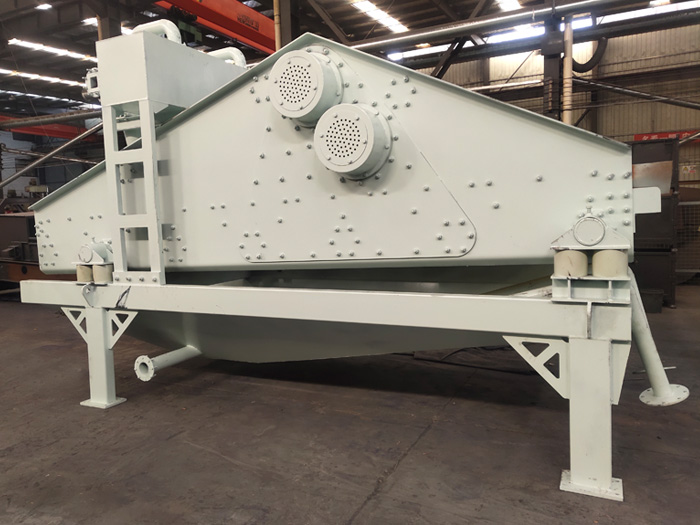

细砂回收脱水一体机：

  细砂回收一体机也叫细砂回收脱水一体机，主要用途是将洗石机、洗砂机、垃圾漂洗设备清洗过的物料进行脱水作业，并对排放废水中的细砂进行回收和脱水。该机器主要应用于洗砂、洗石、垃圾处理生产线当中，经脱水的机制砂外观更好，级配更合理，更符合基建用砂要求，脱水后的垃圾含水量更低，运输更方便，与前段设备进行对接，具有结构合理，占地面积小，投资成本比两台设备（细砂回收机+脱水筛）价格低等优点。

技术参数：

型号：2445型；

工作面尺寸（mm）：2400×4500；

最大入料（mm）：30;

处理能力：50-300T/H;

电机功率：67KW（电机：15kw×2台，渣浆泵37KW）；

旋流器：350型两个；
