  • 振动给料机

    作者:重工机械设备网 日期:2016/3/11 21:50:33 人气:
        振动给料机又称振动喂料机,我厂研制生产的振动给料机是选用振动电机为激振源,保证设备能承受大块物料下落的冲 击,给料能力大大提高,用于粗碎破碎机前大块物料均 匀供给,同时可以利用棒条或板网筛面的作用,达到预筛分的功能,从而除掉泥土和细粒物料;在砂石、石料生产工艺过程中可以把块状、颗粒状物料从贮料仓中均 匀、定时、连续地给到受料装置中去,从而防止受料装置因进料不均而产生死机的现象,延长了设备使用寿命。

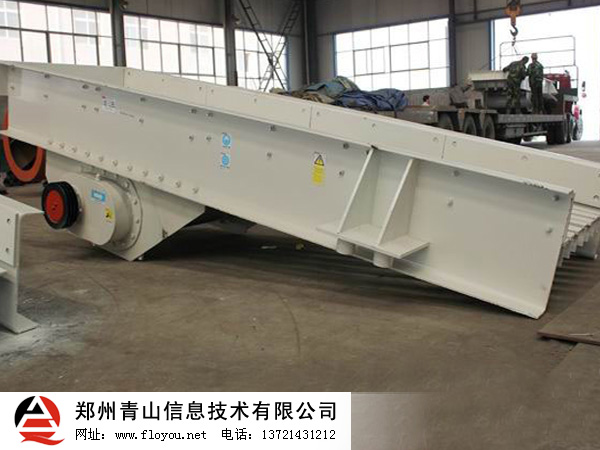

    振动给料机

    (振动给料机)

     振动给料机可分为钢板结构和篦条结构,钢板结构的 给料机多用于砂石料生产线,将物料全部均匀地送入破碎设备;篦条结构的振动给料机可对物料进行粗筛分,使系统在配制上更经济合理,是破碎筛分中必不可少的 设备。振动给料机应用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备作业中。

    振动给料机工作原理:

       振动给料机按其结构和用途可分为三种类型:GZD型振动给料机、ZSW型振动给料机、GZZ型振动给料机。

    GZD型振动给料机工作原理
       GZD型振动给料机主要由振动机架、振动电动机、弹簧、支承座及耐磨衬板等组成。由于振动电动机的启动,使机架在支承弹簧上作强制振动,物料则以此振动为动力,在料槽上作滑动及抛掷运动,从而使物料前移而达到给料目的。

    ZSW型振动给料机工作原理
       ZSW型振动给料机主要由振动机架、弹簧、振动器、电机振动架及电机等组成。激振器个是由二特定位置的偏心轴以齿轮相啮合组成,装配时必须使两齿轮按标记 相啮合,通过电机驱动,使两偏心轴旋转,从而产生巨大合成的直线激振力,使机体在支承弹簧上作强制振动,物料则以此振动为动力,在料槽上作滑动及抛掷运 动,从而使物料前移而达到给料目的。当物料通过槽体上的筛条时,较小的料可通过筛条间隙而落下,可不经过下道的破碎工序,起了筛分的效果。

    GZZ型振动给料机工作原理

     GZZ型振动给料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器,激振器是由两根偏心轴(主、被动)和齿轮副 组成,由电动机通过三角带驱动主动轴,再由主动轴上齿轮啮合被动轴转动,主、被动轴同时反向旋转,使槽体振动,使物料连续不断流动,达到输送物料的目的。

     本系列产品配置在初级破碎设备之前,在连续均匀输送大块物料的同时,除去物料中的泥土,杂质,控制给料量,使之与后续破碎,筛分生产线的处理能力相匹配,是成套生产线上的必备设备,具有结构坚固、抗冲击、耐磨损等特点。

    振动给料机特点 :

       振动给料机结构简单,喂料均匀,连续性能好,激振力可调;随时改变和控制流量,操作方便;偏心块为激振源,噪音低,耗电少,调节性能好,无冲料 现象;若采用封闭式机身可防止粉尘污染 振动平稳、工作可靠、寿命长。根据设备性能要求,配置设计时应尽量减少物料对槽体的压力,按制造厂要求,仓料的有效排口不得大于槽宽的四分之一,物料的流 动速度控制在6-18m/min.对给料量较大的物料,料仓底部排料处 应设置足够高度的拦矿板; 为不影响给料机的性能,拦矿板不得固定在槽体上。为使料仓能顺利排出,料仓后壁倾角Zz好设计为55-65度。

     振动给料机适用于金属、非金属物料的短距离运输。广泛应用于冶金、化工、煤炭、矿山及水利水电工程等部门,将块状及颗粒状物料由贮料仓给料,送到各种不同的受料装置。

    振动给料机技术参数

    GZD型振动给料机技术参数

    型号
    料槽尺寸
    (mm)
    Zz大进料尺寸
    (mm)
    处理能力
    (t/h)
    电机功率
    (kw)
    重量
    (kg)
    外形尺寸
    (mm)
    GZD850×3000
    850×3000
    400
    80-120
    7.5
    3900
    3110×1800×1600
    GZD960×3800
    960×3800
    500
    120-210
    11
    4200
    3850×1950×1630
    GZD1100×4200
    1100×4200
    650
    180-400
    15
    4800
    4400×2050×1660
    GZD1100×4900
    1100×4900
    650
    280-500
    15-18.5
    5600
    5200×2050×1700
    GZD1300×4900
    1300×4900
    800
    300-550
    22
    6700
    5200×2350×1750
    GZD1500×6000
    1500×6000
    1020
    500-900
    30-45
    10300
    6160×2918×2292
    电磁振动给料机技术参数

    型号
    给料能力
    (t/h)
    物体Zz大允许
    粒数(mm)
    功率
    (kw)
    电压
    (v)
    电流
    (a)
    双振幅
    (mm)
    间隙
    (mm)
    总重
    (kg)
    GZ1
    5
    50
    60
    220
    1≤
    1.75
    1.9-2.2
    75
    GZ2
    10
    60
    150
    220
    2.3≤
    1.75
    1.9-2.2
    155
    GZ3
    25
    70
    200
    220
    3.8≤
    1.75
    1.9-2.2
    225
    GZ4
    50
    100
    450
    220
    7≤
    1.75
    1.9-2.2
    460
    GZ5
    100
    150
    650
    220
    10.6≤
    1.75
    1.9-2.2
    656
    GZZ型振动给料机技术参数

    型  号
    Zz大进料边长 (mm)
    处理能力 (t/h)
    电机功率 (kw)
    振幅 (mm)
    外形尺寸 (L×W×H)(mm)
    质量kg (不含电机)
    GZT0724
    450
    30-80
    2×1.5
    4-8
    2481×1130×990
    2422
    GZT0932
    560
    80-150
    2×2.4

    3298×1512×1195
    3440
    GZT0940
    560
    80-180
    2×3.2

    4100×1818×1134
    4700
    GZT1148
    600
    150-300
    2×5.5

    4926×1676×1475
    5980
    GZT1256
    800
    180-400
    2×7.5

    5704×1840×1492
    7315
    GZT1560
    1000
    400-600
    2×13

    6110×2440×1560
    9900
