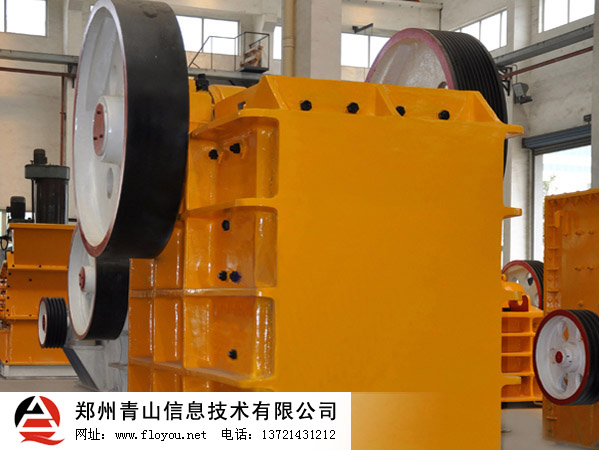

复摆颚式破碎机
作者:重工机械 浏览次数：4500复摆颚式破碎机介绍
颚式破碎机分为：复摆颚式破碎机和简摆颚式破碎机,由于复摆颚式破碎机工作效率高，经久耐用，所以已经取代简摆颚式破碎机设备。复摆颚式破碎机是石料中等粒度破碎中Zz常用的破碎设备之一。复摆鄂式破碎机由于结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点，早已成为我Gg生产Zz多、使用Zz广的破碎设备。这种破碎机可破碎各种硬度的矿石和岩石，主要用于大中型矿山的粗碎作业。
青山信息技术生产的PE和PEX复摆颚式破碎机是吸收XJ技术，结合Gg内砂石行业具体工矿条件研发而成。PE、PEX系列复摆颚式破碎机是复杂摆动式破碎设备，适用于冶金、矿山、建筑、交通、水泥等部门，作为粗碎、中碎抗压强度在300Mpa以下的各种矿石或岩石之用。
复摆颚式破碎机的结构组成和工作原理
复摆颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。
复摆颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。 其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。
复摆颚式破碎机的性能介绍和特点
复摆颚式破碎机动颚板的上下运动有促进排料的作用，而且其上部的水平行程大于下部，易于破碎大块物料，故其破碎效率高于双肘板式。它的缺点是颚板磨损较快，以及物料会有过粉碎现象而使能耗增高。为了保护机器的重要部件不因过载而受到损坏，常将形状简单、尺寸较小的肘板设计为薄弱环节，使它在机器Cc载时Ss先发生变形或断裂。 另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。颚式破碎机还可直接采用液压传动来驱动动颚板，以完成物料的破碎动作。
复摆式颚式破碎机与简摆颚式破碎机相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。具有结构简单合理、产量高、破碎比大、齿板寿命长、成品粒度均匀、动力消耗低、维修保养方便等优点，是目前Gg内成熟的机型。
复摆颚式破碎机技术参数
| 型 号 | 进料口尺寸（mm） | 较大进料尺寸（mm） | 出料口尺寸（mm） | 处理能力（t/h） | 电机功率（kw） | 外形尺寸 （mm） | 重量 （t） |
| PE-250×400 | 400×250 | 200 | 20-50 | 5-20 | 15 | 1430×1310×1340 | 3 |
| PE-400×600 | 600×400 | 350 | 40-100 | 15-60 | 30-37 | 1700×1732×1653 | 7 |
| PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 45-55 | 2035×1921×2000 | 12 |
| PE-600×900 | 900×600 | 480 | 65-160 | 90-180 | 55-75 | 2290×2206×2370 | 17 |
| PE-750×1060 | 1060×750 | 630 | 80-140 | 110-320 | 90-110 | 2655×2302×3110 | 29 |
| PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 110-132 | 3800×3166×3045 | 58 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 160-220 | 3800×3166×3045 | 100.9 |
| PEX-150×250 | 150×250 | 125 | 10-40 | 1-3 | 5.5 | 896×745×935 | 1.5 |
| PEX-150×750 | 150×750 | 125 | 18-18 | 5-16 | 15 | 896×745×935 | 3.8 |
| PEX-250×750 | 750×250 | 210 | 25-60 | 15-30 | 22-30 | 1667×1545×1020 | 5 |
| PEX-250×1000 | 1000×250 | 210 | 25-60 | 15-50 | 30-37 | 1550×1964×1380 | 7 |
| PEX-250×1200 | 1200×250 | 210 | 25-60 | 20-60 | 37-45 | 2192×1900×1950 | 8.5 |
复摆颚式破碎机润滑方法
1、经常注意和及时做好摩擦面的润滑工作，可保证设备的正常运转和延长设备的使用寿命。
2、本机所采用的润滑脂，应根据机器的使用地点、气温等条件来决定，一般可采用钙基、纳基或钙钠基润滑脂。
3、 加入轴承座内的润滑脂为容积的50-70%，每三个月必须更换一次，换油时应用清洁的汽油或煤油仔细地清洗轴承滚柱的跑道。
4、肘板与肘板垫接触时，机器开动前必须注入润滑油脂。
复摆颚式破碎机使用注意事项：
1、根据使用情况，碎石轧料槽上面应设保护罩，防止碎石由轧料槽内崩出伤人。
2、开机前，要清除破碎机内及周围的杂物，必须检查各润滑部位，并用手搬动数圈，各部机构灵活才允许开机。
3、破碎机工作时，严禁用手从腭板间取出石块，如有故障应用撬棍、铁钩等工具处理。
4、若因破碎腔内物料阻塞而造成停车，应立即关闭电动机，待物料清除干净后，再行起动。
5、调节排料口时，应先松开拧紧弹簧，待调整好后，再适当调整弹簧的张紧程度并拧紧螺栓，以防衬板在工作时脱落。
6、破碎机工作时，要防止石块嵌入张力弹簧中，而影响弹簧强度。
