石膏粉生产线
作者:重工机械 浏览次数：5273石膏粉生产线介绍
石膏粉生产线的全套配置，包括DCS电器控制系统，除尘系统，管道和供热系统，磨机系统，运输系统，原料破碎机，沸腾煅烧炉等。
（石膏粉生产线工艺流程图）
石膏粉生产线DCS系统是目前XJ的控制系统，其主要优点是：可靠性高，危险分散，易于扩展，控制功能强，组态灵活，操作管理集中以及人机界面友好。目前已被广泛应用于石化，电力，建材等行业。
石膏粉生产线原料破碎过程：石膏块由粗鄂式破碎机进行初次破碎，在卸料场分区均化布置，再由细鄂式破碎机二次破碎，进入料仓。这一过程中，粗鄂式破碎机严禁带负荷启动，停车时要有报警信号；卸料场分为两个卸料区，卸料车要在两个区内自由切换，均匀布料。
石膏粉生产线预粉磨环节：料仓出来的石膏粉经螺旋称，皮带机进入柱磨机进一步研磨，再由选粉机选Jj分离，合格的物料通过转角螺旋输送机，垂直斗提机，仓顶 螺旋输送机输送到生粉仓。在这一过程中，螺旋称要定值计量并要求计算累加产量；柱磨机同样不能带负荷启动，而且需检测电流；由料位信号来选择仓加料。
石膏粉生产线设备主要是石膏粉沸腾炉。石膏粉沸腾炉是一种应用流体化技术煅烧石膏的高效专用设备。其加热介质是烟气或导热油。
沸腾炉的特点：
1）体积小， 生产能力大。
2）结构简单，不易损坏。
3）设备紧凑，占地少。
4）能耗较低。
5）操作方便，容易控制。
6）基建投资省，运行费用低。
石膏粉生产线系统结构
根据工艺要求本生产线分为四部分，分别是破碎部分，粉磨部分，沸腾炉部分以及储料输送部分。
系统结构特点：
* 技术XJ，工艺成熟稳定，在Gg内石膏板生产线广泛采用
* 选用的设备质量可靠，有较强扩展和Cc产能力；维修量低，维护方便。
* 密封性好，高效除尘，无粉尘污染。
* 全集成自动化控制系统，减少了现场工作人员和劳动强度。
2.1破碎部分：破碎机选用新型高效的锤式破碎机，适用于大体积中硬度的物料破碎，其进料颗粒可达400mm-600mm，出料颗粒小于25mm配用功率55kw，生产能力可达50~80t/h。
2.2粉磨部分：粉磨机采用2台4R型雷蒙磨机（该磨机工艺成熟XJ、产量稳定、出粉颗粒均匀。进料颗粒小于30mm，配用功率145kw。
2.3沸腾炉部分：沸腾炉部分：沸腾炉选用优质流体管制作炉体，导热油加热方式，热量稳定，能耗低，产量高，成品料性稳定。

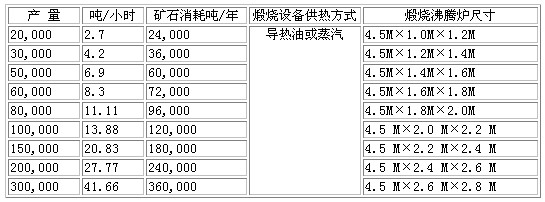

石膏粉生产线设备产量一览表
石膏粉生产线主要参数
一Zz终产品指标：
1. 产品质量：达到或Cc过Gg家《建筑石膏》标准（GB9776-88）要求。
2. 细度：≥80目。
3. 抗折强度（与原材料有直接关系）：≥1.8Mpa；抗压强度：≥3.0Mpa。
4. 主要相成分：
半水石膏的含量：≥80％可调
二水石膏的含量：﹤5％可调
可溶性无水石膏含量：﹤5％可调
5.初凝时间：3～8min可调；终凝时间：6～15min可调。
6.标稠：78～85％可调。
二、能耗
电耗：≤30KWH / t 成品粉（此数值为根据装机容量计算，生产实际中应有减少）。
三、场地要求（不包含原料堆场）
40米 × 22米
