圆盘造粒机
作者:重工机械 浏览次数：2315圆盘造粒机介绍
圆盘造粒机是一种可将物料制造成特定形状的成型机械。广泛应用于化工、石化、制药、食品、建材、矿冶、环保、印染、陶瓷、橡胶、塑料等领域。圆盘造粒机的圆盘采用整体圆弧结构,成粒率可达93%以上。造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动，起动平稳，减缓冲击力，提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强，坚固耐用，永不变形。加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳。

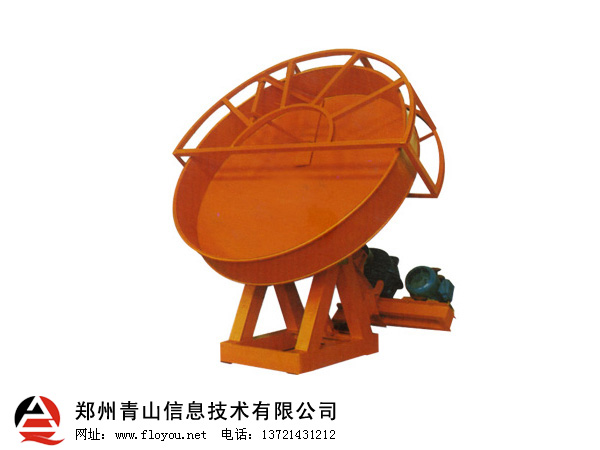

（圆盘造粒机）
圆盘造粒机为容积式计量的给料设备，它能均匀、连续地将物料喂送到下一道工序，并且能够承受较大的仓压。作为细粒物料给料设备，圆盘造粒机广泛适用于运送粉状、料状或小块状态的各种非粘性物料，如煤粉、水泥、熟料、化肥、石灰石、页岩、煤矸石、粘土陶粒等物料。本机适用输送物料粒度不大于50mm，不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。
圆盘造粒机工作原理
圆盘造粒机主要由喂料、搅拌、制粒、传动及润滑系统等组成。其工作过程是要求含水量不大于15%的配合粉料，从料斗进入喂料绞龙，通过调节无Jj调速电机转速，获得合适的物料流量，然后进入搅拌器，通过搅拌杆搅动与蒸汽混合进行调质，如果需要添加糖蜜或油脂，也从搅拌筒加入与蒸汽一起调质，油脂添加量一般不Cc过3%，否则难于成形，经调质后配合粉料温度可达64～85℃，湿度达14～l 6%。然后再通过斜槽经过可选择的吸铁装置除去混在粉料中铁杂质，Zz后进入压制室进行制粒。
圆盘造粒机技术参数
|
规格
|
盘转速
r/min |
生产能力
t/h |
动力
kW |
盘斜度调整范围
|
总重
kg |
长×高×宽
m |
|
Ф2.2
|
14.25
|
4-8
|
7.5
|
35℃-55℃
|
2850
|
2.8×2.75×2.58
|
|
Ф2.5
|
11.81
|
5-10
|
7.5
|
35℃-55℃
|
3250
|
3.2×2.5×3
|
|
Ф2.8
|
11.21
|
12-16
|
7.5
|
35℃-55℃
|
3710
|
3.4×2.6×3.1
|
|
Ф3.0
|
11.3
|
15-18
|
11
|
35℃-55℃
|
4350
|
3.7×2.7×3.3
|
|
Ф3.2
|
9.6
|
15-2
|
11
|
35℃-55℃
|
5110
|
3.9×2.7×3.4
|
|
Ф3.6
|
9.1
|
18-24
|
15
|
35℃-55℃
|
6510
|
4.3×3.1×4.0
|
圆盘造粒机特点
经过多次研制集多年造粒机设备的制造经验，并采用优质防腐、耐磨材料的精心制造，具有外形美观、操作简单、能耗低、寿命长、成粒率高等优点，是Gg内较为XJ的成型造粒设备，产品遍及全Gg各地。本系列造粒机适用范围广泛，其特征如下：
1、 无干燥工艺，常温造粒，一次成型，投资少，见效快，经济效益好。
2、 动力小运行可靠，无三废排放，操作稳定，维修方便，流程布局合理，技术XJ，生产成本低。
3、 原料适应性广，可用于复混肥料、医药、化工、饲料、煤炭、冶金、陶粒等各种原料的造粒，并能生产各种浓度、多种类型（包括有机肥、无机肥、生物肥、磁化肥等）复混肥。
4、 特别是稀土、碳铵、硫酸铵系复混肥造粒，填补了Gg内空白，居Gg内LX水平，是Gg家环境保护适用技术的推广项目。
5、成球机由大盘、大齿轮、传动部分、机架、底座、刮刀架、无动力刮刀等组成。
6、成球机结构新型新颖合理，重量减轻，高度降低。工艺布置灵活方便，适合老厂改造。
7、大盘倾角可调节。采用角度垫片，调整灵活方便。
8、采用独特的无动力组合刮刀一体化使辅助功率消耗降低。
9、大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰，料球出盘时可保证料球不被拉伤、撕裂。
10、全新清淤设计，由无动力组合刮刀清边清底，清角刮刀清盘角，配合盘体独特处理技术，清淤、成球效果好，不会出现大泥团，料球直径90%在3-5mm。
