污泥脱水系统
        目前最先进的固液分离设备为板框压滤机和带式压滤机,尤以板框压滤机应用最为广泛,脱水能力最强,根据不同原料情况压滤脱水后含水率可减少至60%以下,能充分满足后续作业需求,压滤机过滤后的泥饼有更高的含固率和优良的分离效果,可实现成块运输。

        板框压滤机是工业生产中实现固液分离的一种常用设备,广泛应用于化工、陶瓷、石油、医药、食品、冶炼、污水处理等行业,近年来,在洗砂场污水排放过滤、石材厂污水排放过滤、污水处理系统等领域应用较多。

        凡是需要进行固液分离的工况都适用于板框压滤机或带式压滤机,根据不同用户需求,我公司设计了手动式板框压滤机、液压式板框压滤机,箱式隔膜压滤机、悬挂梁式压滤机、全自动滤布清洗压滤机、自动拉杆皮带输送压滤机、曲张卸料压滤机、带式压榨过滤脱水机等产品。
    板框压滤机 板框压滤机压滤效果
        针对高含水量和有一定粒度的可流动性原料情况,如经洗砂机排放的污水,可先使用我公司生产的细砂回收机进行细砂回收,或脱水筛进行振动脱水,然后再进行压滤脱水,其脱水效果将更好。

        板框压滤机特殊设计的滤布可截留粒径小于1μm的粒子。板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式,明流的好处在于可以观测每一块滤板的出液情况,通过排出滤液的透明度直接发现问题;若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。

        欢迎添加官方微信号:13721431212 为您提供更多服务支持!24H联系方式:手机 13721431212 固话 0371-56630331 史先生

    板框压滤机技术参数

    型号/单位
    过滤面积
    滤室容量
    外框
    滤板厚度
    滤室数量
    滤饼厚度
    电机机滤
    工作压力
    外形尺寸
    L
    MM
    MM
    PCS
    MM
    KW
    Mpa
    mm
    100/1500
    100
    1500
    1250×1250
    60
    38
    30
    3
    ≤1
    5279×1790×1725
    112/1680
    112
    1680
    1250×1250
    60
    43
    30
    3
    ≤1
    5584×1790×1725
    125/1875
    125
    1875
    1250×1250
    60
    48
    30
    3
    ≤1
    5589×1790×1725
    140/2100
    140
    2100
    1250×1250
    60
    54
    30
    3
    ≤1
    6255×1790×1725
    160/2400
    160
    2400
    1250×1250
    60
    62
    30
    3
    ≤1
    6743×1790×1725
    180/2700
    180
    2700
    1250×1250
    60
    69
    30
    3
    ≤1
    7170×1790×1725
    200/3000
    200
    3000
    1250×1250
    60
    77
    30
    3
    ≤1
    7658×1790×1725
    224/3360
    224
    3360
    1250×1250
    60
    86
    30
    3
    ≤1
    8207×1790×1725
    224/3750
    250
    3750
    1250×1250
    60
    96
    30
    3
    ≤1
    8817×1790×1725

    带式压滤机技术参数

    产品型号
    CS750PI
    CS1000PI
    CS1500PI
    CS2000PI
    CS2500PI
    CS3000PI
    功率(KW)
    主机
    2.2
    3
    4
    5.5
    7.5
    7.5
    成套
    11
    13
    17
    19
    22
    25
    滤带带宽(mm)
    750
    1000
    1500
    2000
    2500
    3000
    处理量(m3/h)
    3-7
    6-11
    8-16
    12-23
    16-28
    19-33
    外形尺寸
    长(mm)
    5200
    5400
    5500
    5600
    5600
    5650
    宽(mm)
    1650
    1900
    2380
    2900
    3400
    3900
    高(mm)
    1950
    2100
    2150
    2200
    2300
    2350
    整机重量

    3200
    4200
    6500
    7500
    9000
    10000
    说明:我公司产品技术参数不断完善和更新中,最新技术参数请咨询我公司技术人员!
        板框压滤机工作流程:压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。首先过滤的料液通过输料泵在一定的压力下,从后顶板的进料孔进入到各个滤室,通过滤布,固体物被截留在滤室中,并逐步形成滤饼;液体则通过板框上的出水孔排出机外。随着过滤过程的进行,滤饼过滤开始,泥饼厚度逐渐增加,过滤阻力加大。过滤时间越长,分离效率越高。
    板框压滤机工作原理

    说明:若视频无法播放,或需查看高清视频,欢迎添加微信号18978858589,为您发送最新工作视频;
    产品说明
    A.自动型压滤机可根据用户需要加装滤板移动装置、滤布悬挂装置、滤布自动、清洗装置、自动集液装置等;
    B.当您的工艺需要获得较干滤饼时,可选择带隔膜压榨的压滤机;
    C.当您的工艺需要过滤高温物料时,可选择铸铁或铸钢滤板(滤框)的压滤机;
    D.当您的工艺需要设备具有更高过滤洗涤压榨压力时,我们将专门为您提供方案;
    E.为改进起见,如有未经告知而改变规格参数及外形时,敬请谅解;
    F.如需要详细的信息请及时与我们联系,我们将提供给您满意的答复;
    1、滤板、滤框采用增强聚丙烯一次压模成型,相对尺寸和化学性能稳定,强度高,重量轻, 耐酸碱,无毒无味,所有过流面均为耐腐介质。
    2、主机结构采用高强度钢结构件,经防腐处理,安全可靠,功能稳定,经久耐用。
    3、大多数机型采用液压机构压紧和放松滤板。最大压紧力高达40MPa,采用电气控制实现保压。
    4、设备最大工作压力厢式为2.5MPa,板框式为1Mpa,确保了各类用户能够选择到适合自身工艺要求的产品。
    5、设备操作简单可靠,设备多采用按钮控制,亦可采用非接触式的触摸屏控制,特殊工况洪威可配备各种类型安全装置,以保证操作人员人身安全。
    6、自动机型采用了液压执行、PCL控制的模式,提高了设备控制的可靠性、稳定性和安全性。

        了解详情请留下您的联系方式我们24小时内与您联系,咨询电话:400热线 400-077-2816 电话 18978858589(微信号) 传真 0772-7220898 段先生

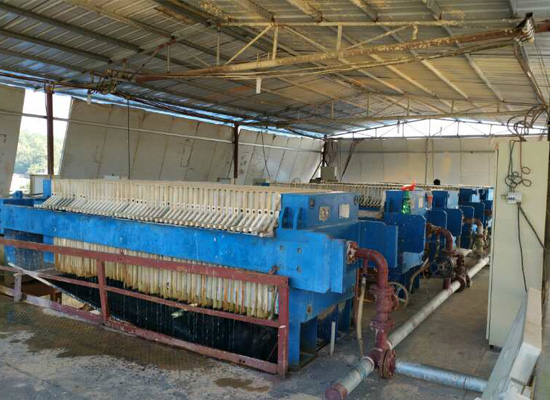

      板框压滤机使用现场

      板框压滤机处理排放泥浆

      板框压滤机处理洗砂机排放污水

      板框压滤机处理洗砂机排放污水

      板框压滤机处理效果

      板框压滤机处理效果

      板框压滤机使用现场

      板框压滤机使用现场

      板框压滤机应用于某大型矿场

      板框压滤机应用于某大型矿场

      板框压滤机在矿山上应用

      带式压滤机在石材厂应用

      带式压滤机在石材厂应用

      印染化纤厂专用高压压滤机

      印染化纤厂专用高压压滤机

      板框压滤机清澈滤液排放

      板框压滤机清澈滤液排放
