客户情况:破碎钾盐,物料的莫氏硬度为2级,比重为1.95,入料粒度小于100mm,成品要求小于10mm,每小时产量为250吨(约130立方),要求一次成型不进行筛分,曾使用过对辊破碎机,会有黏壁现象,破碎机设计的时候应考虑出料问题。
解决方案:根据客户情况,破碎钾盐推荐三种设备:复合式破碎机、可逆锤式破碎机、双极破碎机,我们分别将以下设备性能和技术参数介绍如下:
一、复合式破碎机
工作原理:物料由机器上部落入高速旋转的机腔内,在高速离心力的作用下,物料被高速击打和甩出,与周围的衬板进行高速碰撞与粉碎,物料在击打和互相撞击后,又会在甩锤和机壳之间以物料形成的涡流进行多次互相撞击、摩擦而粉碎,自上而下经过四次高速甩打,Zz后从下部直通排出,由转速和筛分设备控制达到所要求的成品粒度。
性能特点:
1.结构简单,易维护,运行成本低,直通式工作原理决定其设备损耗小;
2.具有破碎、细碎、整形、粗磨等功能。
3.受物料水分含量影响小、物料含水量可达12%左右。
4.四次甩打,5mm以下成品率高达95%以上,全部成品可达10mm以下;
5.可根据不同的物料情况定制各异的击打锤,以达到更好的成品效果;
6.产品作业功率小,适合破碎中硬、软性等矿物料;
7.成品呈棱形体,堆积密度大,铁污染Gg小,成品粉、粒比例可调,可控;
8.物料自由下落,自衬磨损小、检修和维护方便;
9.比锤破省配件,产量高;比细碎机不堵料,更经济,比冲击破产量高,更省电;比圆锥破价格低,粒型好;
型号及价格:
推荐使用1750型复合式破碎机,设备产量130-190T/H,功率为160KW,设备单价为8.5万人民币,所需设备两台;
型号 |
1000 |
1250 |
1500 |
1750 |
2000 |
|
转子直径(mm) |
800 |
1000 |
1250 |
1560 |
1700 |
|
筒体高度(mm) |
850 |
850 |
1000 |
1410 |
1560 |
|
主轴转速(r/min) |
769 |
530 |
495 |
424 |
370 |
|
进料粒度(mm) |
<120 |
<150 |
<180 |
<200 |
<220 |
|
出料粒度(mm) |
0-5 60-90% |
0-5 60-90% |
0-5 60-90% |
0-5 60-90% |
0-5 60-90% |
|
处理量(t/h) |
20-40 |
40-70 |
70-100 |
130-190 |
160-200 |
|
电动机 |
功率(kw) |
45-55 |
75-110 |
110-132 |
132-160 |
160-185 |
转速 |
1440 |
750 |
750 |
750 |
750 |
|
外形尺寸(长×宽×高)(mm) |
2600×1400×1900 |
2800×1600×2100 |
3100×1900×2200 |
3710×2360×2390 |
4100×2660×2620 |
|
总重量(t) |
4.5 |
5.8 |
7.3 |
9.8 |
12.0 |
二、可逆锤式破碎机

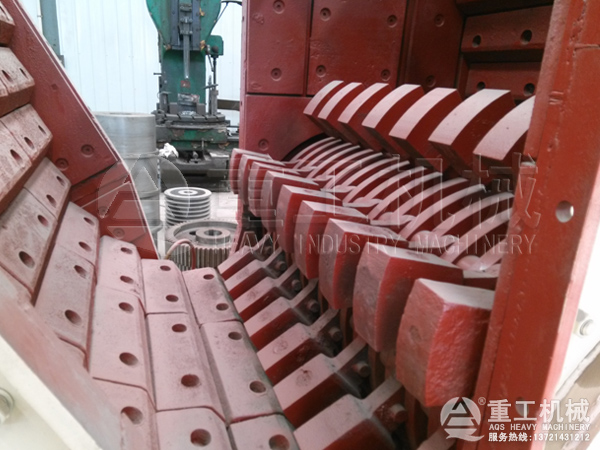

工作原理:电动机通过皮带传动带动转子旋转,而转子的旋转又带动转子上的活动锤头高速旋转,打击进入破碎区的物料,物料被锤头冲击而破碎,已破碎的物料又高速冲上反击区而再次被破碎,这样,物料经过多次冲击破碎形成的粒度小于锤头与反击板之间的间隙的颗粒而被排出成为成品。
性能特点:
1、超高细碎:转子两侧有对称可调反击架,能保证出料粒度,转子直径大,锤头锤柄长,细料比例高≤5mm占80%,一次成品均≤10mm;
2、高效节能:锤头锤柄为分体式,组合式复合锤头,锤头使用寿命长,停机时间少;
3、维修简单:机器上可带液压开启装置,易损件更换更方便;
4、适用范围广:适合中低硬度矿石如:石灰石、煤、煤矸石、风化岩、滑石等物料;
5、物料要求低:进料含水量在14%以下均可适用该设备;
型号及价格:
推荐使用1618型可逆锤式破碎机,产量为:280-350T/H,电机为315KW,设备单价为37.8万人民币,仅需一台设备
型号 |
PCKW900 |
PCKW1012 |
PCKW1214 |
PCKW1416 |
PCKW1618 |
直径×长度 mm*mm |
900*900 |
1000*1200 |
1200*1400 |
1400*1600 |
1600*1800 |
转子转速 r/min |
1000 |
987 |
1000 |
740 |
675 |
进料口尺寸 mm |
300*860 |
300*1200 |
400*1400 |
400*1600 |
550*800 |
Zz大给料尺寸 mm |
100 |
100 |
100 |
150 |
200 |
出料粒度 mm |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |
处理能力TPH |
30-70 |
50-100 |
80-180 |
150-250 |
200-350 |
电机功率 KW |
70-90 |
132-160 |
160-220 |
280-315 |
315-500 |
外形尺寸 mm*mm*mm |
2342*2200*1495 |
3200*2400*1700 |
3500*2700*2050 |
3900*2900*2200 |
4200*3100*2400 |
三、双极破碎机
工作原理:双级式破碎机由两台电机通过皮带驱动转子,两套转子互相串连。物料由下料口首先进入第一破碎腔,遇到第一级转子高速旋转碰撞,物料被抛向第一的反击板上面初级破碎,形成了线性裂纹,在连续不断的物理与反击的回料幕相互打击,进入第二级破碎腔,被上级转子击裂的物理立即被飞速旋转的下级转子的锤头再次细碎,内腔物料相互飞速碰撞,相互粉碎,达到锤粉料,料粉料的效果,形成了出料粒度小于10毫米的成品颗粒。
性能特点:
1、本系列破碎机是通过双转子两道连续破碎,无筛条装置,各种湿渣均可破碎,既水中捞出来也可随时破碎,不存在粘结堵塞现象,控制物料大小只需要调节一下破碎锤头之间的间隙即可。一般破碎机,因为物料在破碎腔内滞留而造成堵塞,致使相关机件加剧磨损,本系列破碎机可以避免上述现象。
2、高合金耐磨锤头。锤头锤柄组合使用,只换锤头,不换锤柄。
3、独特的移位调隙技术,锤头磨损后不需修复,移动位置反复使用,一副锤头可顶三副锤头使用。
4、破碎机双向转动,通过持续的等班次双向操作方式,可使锤头和破碎齿板之间均匀磨损,减少了停机更换易损件的频率。
5、适合脆性物料的细碎,不堵塞,粉尘少,噪音低。
6、安装方便,大大提高了设备的自由度。
7、检修快捷,破碎机上侧的边门都可以反向打开,从而使得破碎机的检修及易损件的更换变的更加快捷和方便,缩短了检修时间。
型号及价格:
推荐使用1614型双极破碎机,产量为:120-180T/H,电机为:200+160KW,设备单价为26万人民币,所需设备两台;
规格 |
Φ600×600 |
Φ800×600 |
Φ1000×800 |
Φ1200×1000 |
Φ1400×1200 |
Φ1600×1400 |
进料粒度(mm) |
≤100 |
≤120 |
≤160 |
≤200 |
≤200 |
≤200 |
出料粒度(mm) |
≤3(可调) |
≤3(可调) |
≤3(可调) |
≤3(可调) |
≤3(可调) |
≤3(可调) |
生产能力(t/h) |
20-30 |
35-55 |
60-90 |
80-120 |
100-140 |
120-180 |
电机功率 |
22KW×2 |
45KW+55KW |
55KW+75KW |
90KW+110KW |
132KW+160KW |
160KW+200KW |
物料含水量 |
无要求 |
无要求 |
无要求 |
无要求 |
无要求 |
无要求 |
